系统组成

硬件组成

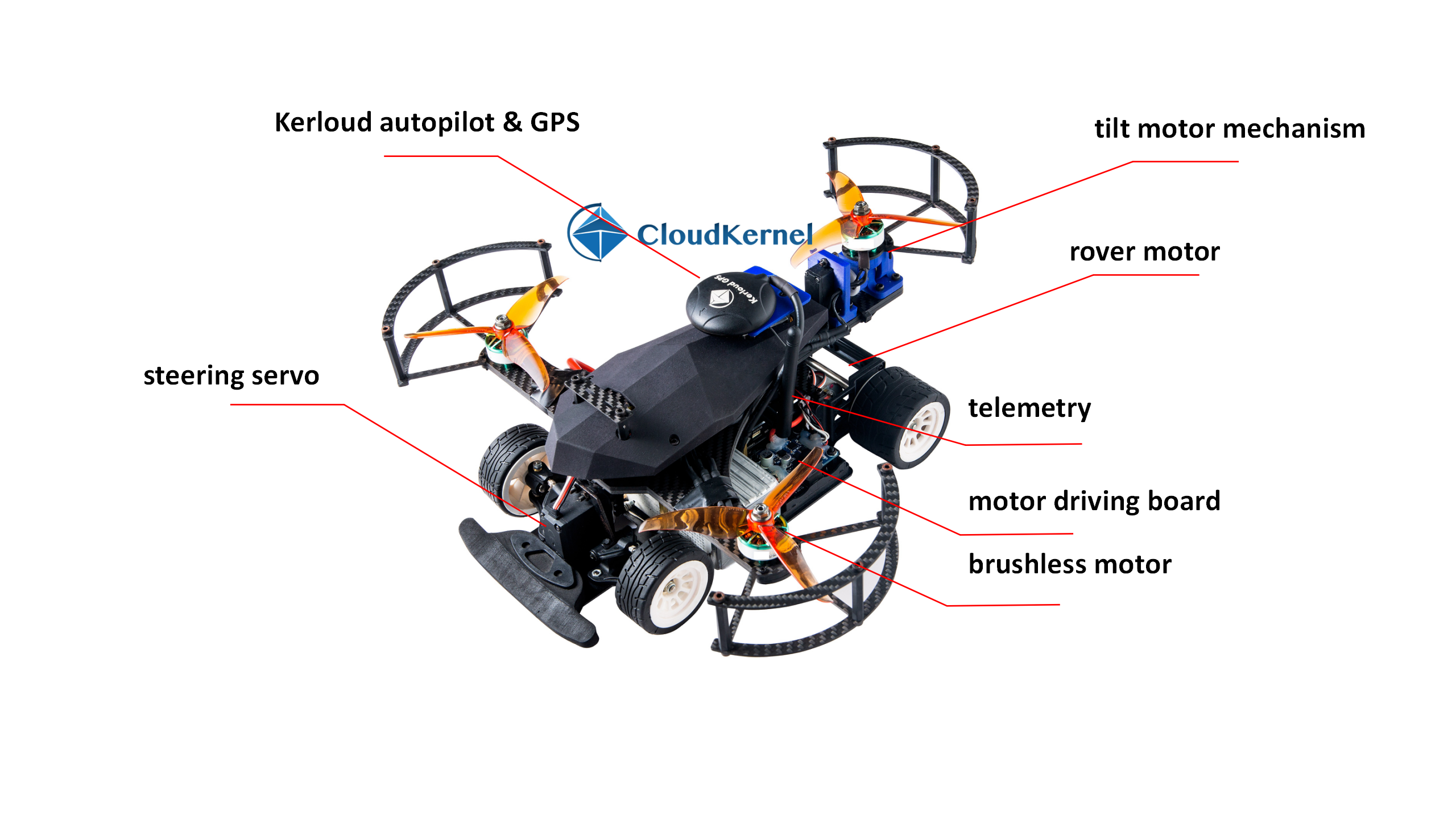

Kerloud flying rover是一款融合多旋翼无人机和陆地车的混合型平台,其基础款可视为三旋翼飞车。这里我们以scorpion系列为例,主要组件如下图所示:

_images/hardware_overview.png
  • Kerloud飞控和GPS:飞行稳定、车体运动控制的核心单元

  • 转向舵机:负责车体转向操作的大转矩伺服单元

  • 无刷电机:多旋翼飞行模式下的推进装置

  • 车模电机:车体推进主电机

  • 电机驱动板:主电机的驱动单元,接收由飞控输入的PWM信号

  • 数传:连接机载飞控、地面站的通信设备

  • 倾转电机机构:尾部用于产生偏航扭矩的机构

Note

📌 关于Kerloud飞行控制器的详细信息参见 http://cloudkernel-tech.gitee.io/kerloud-autopilot

系统框图

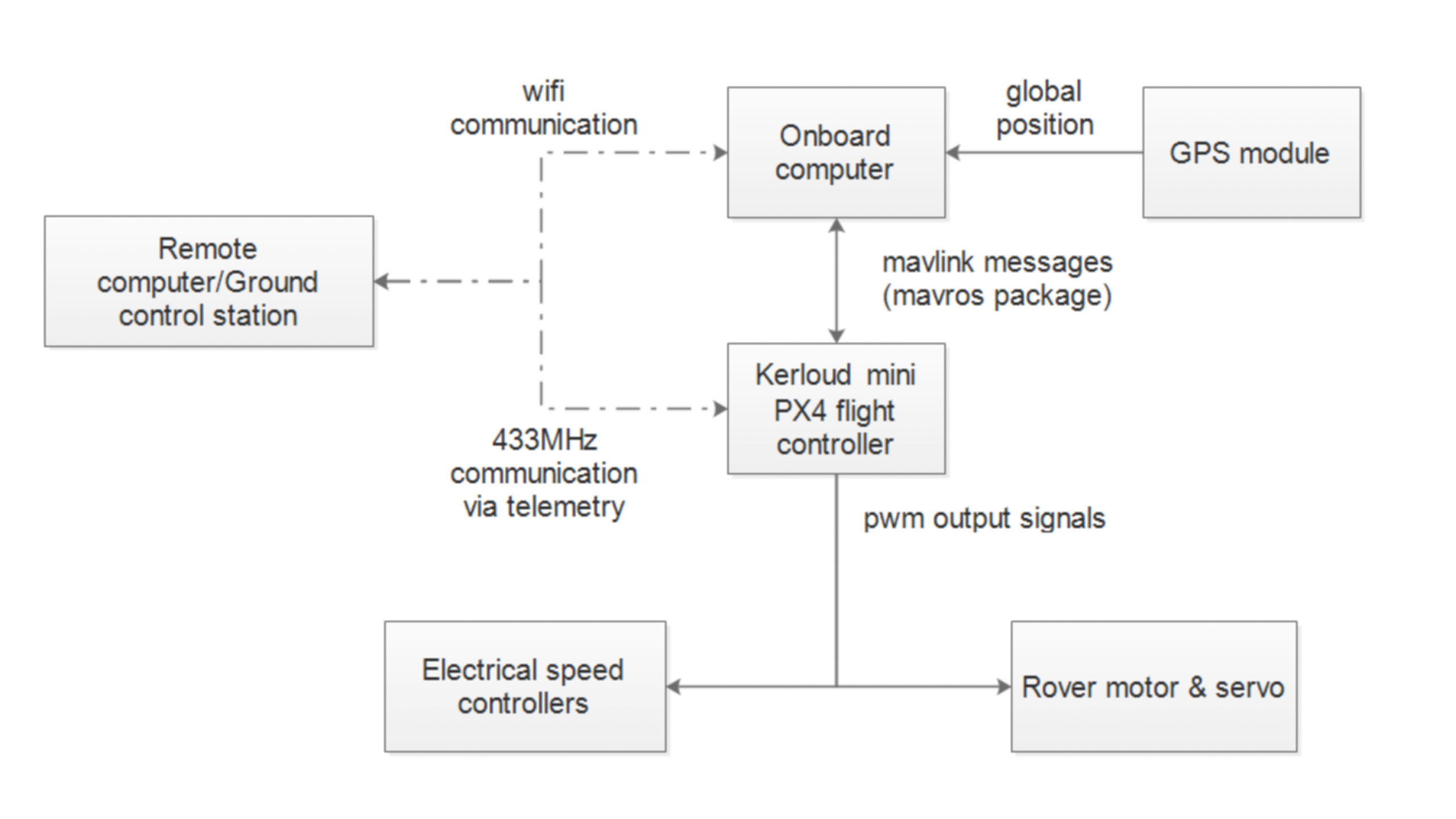

飞车系统的框图示意如下:

_images/infor_overview.png

产品可搭配机载电脑进行高级应用开发,而Kerloud飞控用来为底层执行装置生成控制信号。这种系统构成背后所使用的方法与PX4社区相同。

Note

关于PX4机载电脑的设置信息参见 https://docs.px4.io/master/en/companion_computer/pixhawk_companion.html
