使用激光SLAM实现室内定位
注意:本教程适用于配备激光扫描仪的Kerloud无人机
本教程介绍了我们如何实现室内定位的激光SLAM方法。
Caution
教程代码仅供研究项目使用,不能直接部署在产品上。
1. 硬件设置和环境要求
本教程所需的硬件设置是:

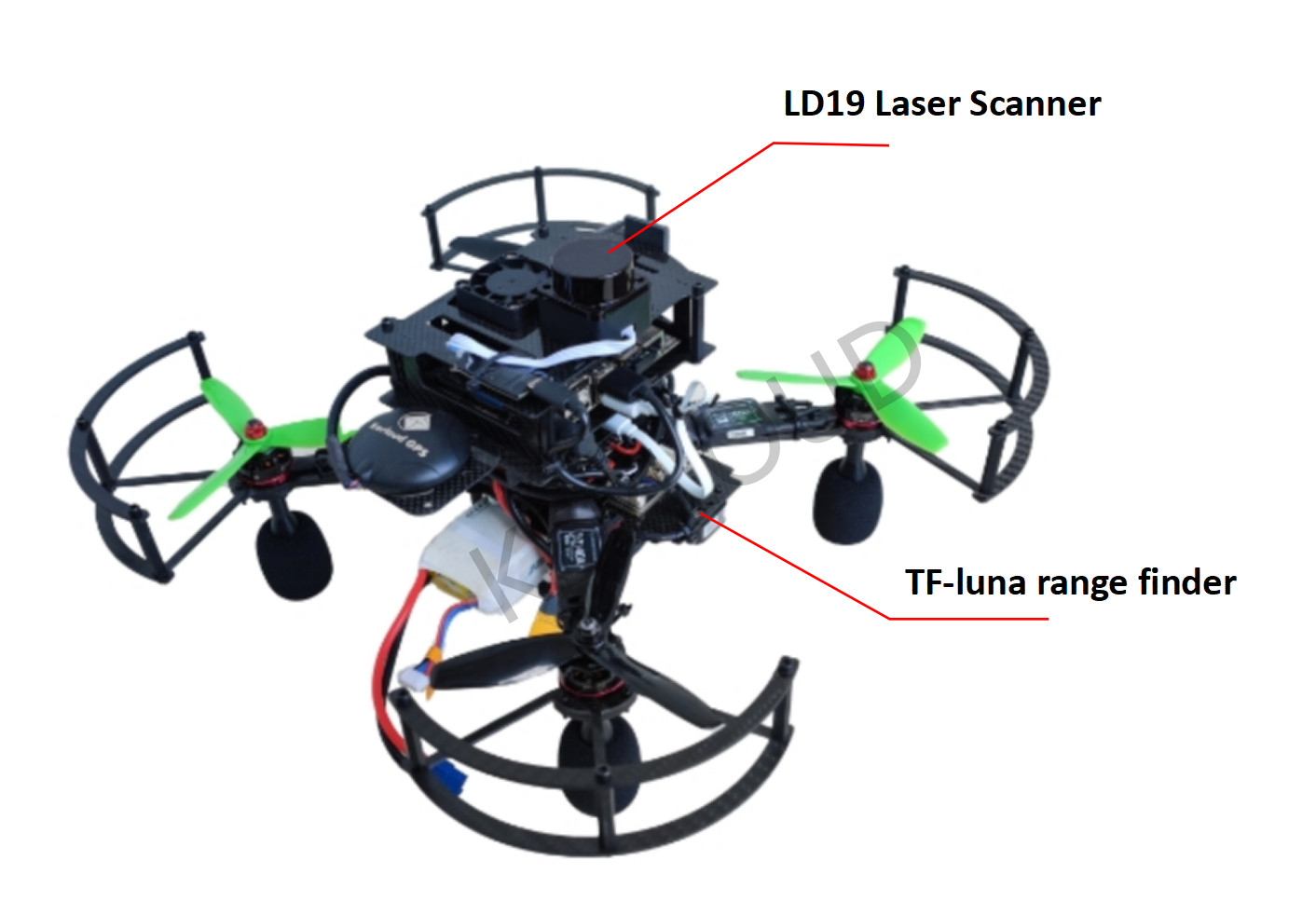

Kerloud 无人机, 需配置Nvidia Jetson Nano等机载电脑
室内激光雷达套件,包括 LD19 激光雷达 和 北醒 TF-Luna 距离传感器
经过充分测试的环境是带有 Ubuntu 18.04 的 ROS Melodic,所有必要的组件都在工厂中正确设置。
2、工作原理

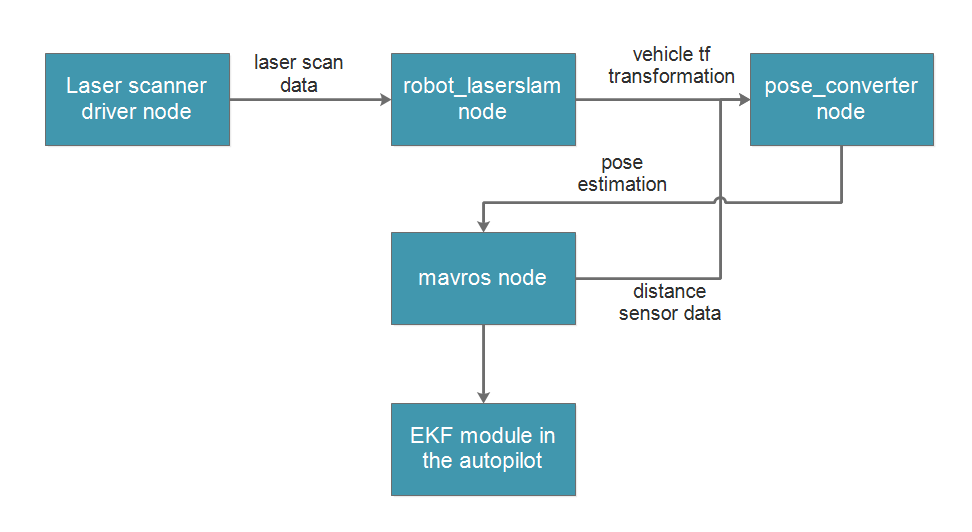

室内SLAM过程是通过将2D激光SLAM算法与自动驾驶仪中的EKF状态估计模块集成来实现的。 采用的2D Laser slam算法是 Google Cartographer ,它是机器人界的基准算法。Cartographer 软件包可以输出车辆在水平 2D 平面中的精确实时位置,而 TF-Luna 距离传感器则提供高度测量。估计过程图如下所示:
3. 如何运行
3.1 远程可视化的网络设置
远程可视化提供了从远程 PC 访问机载计算机的用户友好体验。我们首先必须将机载计算机连接到本地 wifi 网络一次,以便之后自动设置 wifi 连接。 登录路由器管理页面即可找到无人机的IP地址。以TP-Link路由器为例,用户可以访问192.168.0.1或http://tplogin.cn/查看本地网络中连接的所有计算机。机载电脑的计算机名称和密码默认均为ubuntu 。然后显示 IP 地址,如下所示:
获取 IP 地址后,我们可以使用以下命令在远程 PC 和无人机机载电脑中设置主机 IP:
sudo vim /etc/hosts
# set a host name for kerloud uav
# e.g. 192.168.0.104 master_ip
<IP address> master_ip
然后,我们在远程 PC 中设置 ROS 环境变量,而机载电脑的环境变量则在生产中设置:
vim ~/.bashrc
export ROS_IP=`hostname -I | awk '{print $1}'`
export ROS_HOSTNAME=`hostname -I | awk '{print $1}'`
export ROS_MASTER_URI=http://master_ip:11311
Hint
您也可以使用手机作为热点来设置所需的网络;
如果您不需要连接到无人机,则必须在远程PC的~/.bashrc中注释ROS环境设置。
为了验证网络连接,我们可以在远程PC上执行以下命令:
# PC side Terminal 1: setup ssh connection with the onboard computer
ssh ubuntu@master_ip
roscore
# PC side Terminal 2:
rostopic list
如果网络设置正确,那么 /rosout 和 /rosout_agg 主题可以在上面的第二个终端中查看,否则会出现如下错误消息:
ERROR: Unable to communicate with master!
3.2 构建工作空间
室内激光slam的ROS工作空间位于~/src/uav_space/catkinws_laserslam,它包含几个包:
ldlidar_stl_ros:LD19激光扫描仪的ros驱动程序。
robots_laserslam:激光 slam 包,包含制图师的配置和启动文件。
pose_converter:将 slam 输出与距离传感器测量融合的包,并将 3D 位置提供给 mavros。
要编译工作区,只需运行:
cd ~/src/uav_space/catkinws_laserslam
catkin build -j 3
要启用远程可视化,还需要将工作区复制到远程PC,并遵循相同的构建过程。我们假设工作空间位于同一目录下,以便稍后进行说明。
3.3 用数据集进行SLAM仿真
为了方便室内 slam 包的部署,我们在 ~/src/uav_space/catkinws_laserslam/dataset/2D-laser-datasets 目录下提供了几个激光扫描数据集。用户可以为这些数据集启动激光撞击节点来熟悉这些软件工具。
执行模拟的命令如下所示:
# PC side terminal 1: launch roscore after ssh connection
ssh ubuntu@master_ip
roscore
# PC side terminal 2: launch rosbag to play a dataset
ssh ubuntu@master_ip
cd ~/src/uav_space/catkinws_laserslam \
&& cd dataset/2D-laser-datasets \
&& rosbag play floor1.bag --clock
# PC side terminal 3: launch rosbag to play a dataset
ssh ubuntu@master_ip
cd ~/src/uav_space/catkinws_laserslam \
&& source devel/setup.bash \
&& roslaunch robot_laserslam databag_sim.launch
# PC side terminal 4: remote visualization
# users have to copy the workspace from the onboard computer to the PC and build it as well
cd ~/src/uav_space/catkinws_laserslam \
source devel/setup.bash \
&& roslaunch robot_laserslam visualization.launch

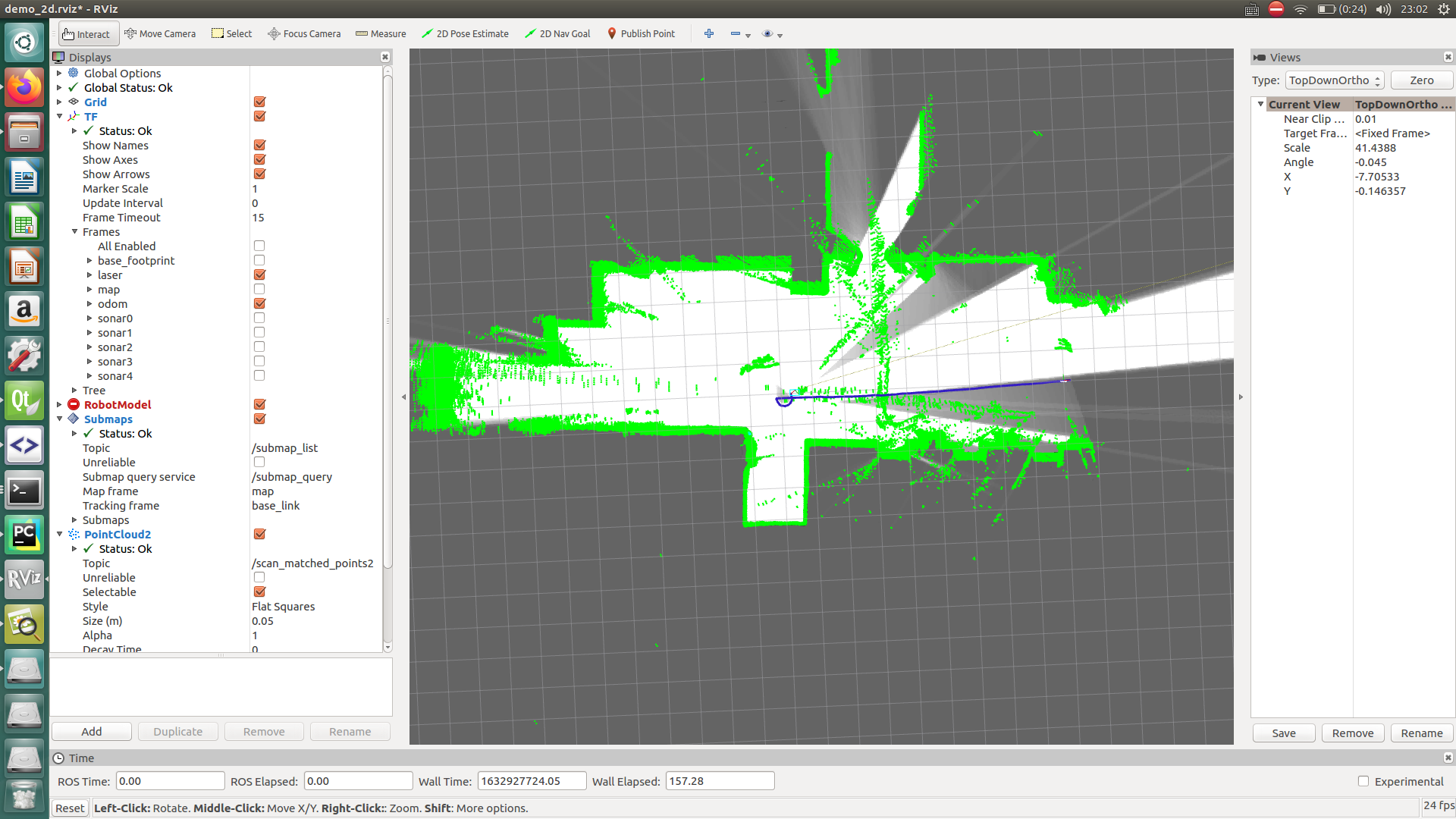

如果正确执行上述步骤,rviz 窗口将弹出并显示 SLAM 输出,如下所示:
为了说明这一点,蓝线指的是激光框架的轨迹,激光框架和奥多姆框架之间的关系揭示了激光扫描仪的运动。要查看这些帧的 tf 树,
rosrun tf view_frames

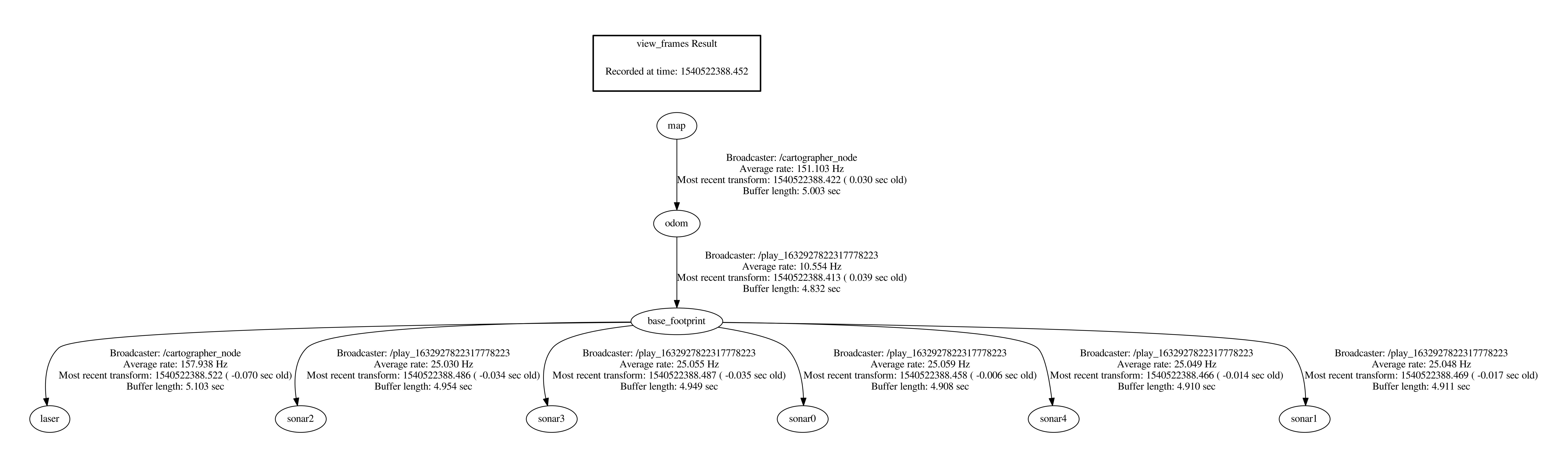

下面给出了该模拟的 tf 帧树以供参考(点击查看大图):
3.4 室内实验
Warning
请确保 Kerloud 自动驾驶仪已正确配置为基于 SLAM 的定位,详细信息请参阅用户手册。
要启动激光 SLAM 流程,建议严格遵循以下步骤:
将无人机放置在四周有墙壁、光线条件良好的室内环境中。
确保电池电压至少为 16.0V 并给机器上电。
使用路由器建立本地wifi网络,并确保机载电脑可以自动连接到该网络。
将无人机与QGround控制站连接,建议首次仔细校准陀螺仪和磁力计。
使用以下命令远程启动激光 SLAM 过程:
ssh ubuntu@master_ip
cd ~/src/uav_space/catkinws_laserslam \
&& bash run_2d.sh
run_2d.sh 脚本将按顺序启动室内激光猛击的所有节点。
可以选择在本地PC上启动远程可视化过程,
cd ~/src/uav_space/catkinws_laserslam \
&& source devel/setup.bash \
&& roslaunch robot_laserslam visualization.launch
请注意,远程可视化会占用机载电脑的一些计算负担,因此建议在实验中将其关闭。
为远程机载电脑启动一个新终端,并使用以下命令验证本地位置数据:
rostopic echo /mavros/vision_pose/pose
rostopic echo /mavros/local_position/pose
主题 /mavros/vision_pose/pose 是来自pose_converter包的融合位置数据,/mavros/local_position/pose是来自自动驾驶仪的本地位置。如果两个主题都正确,则可以确认 SLAM 输出。
然后用户可以轻松地在定位模式下操作无人机,或者使用基于我们的 SDK 的自己的应用程序。
